光纤插头与切割头的连接操作规范
发布时间：2021-10-26 点击次数：12620
一、概述
激光头连接激光器的接口类型包括QBH、QCS、QD、Q+等，市场上主流的接口为QBH，岗春激光头默认的接口为QBH接口，如果需要QCS、QD、Q+接口也可以进行定制。岗春激光头的QBH位于激光头的顶端，是连接激光头与激光器的重要组件，安装请将QBH光纤接口与保护帽上的灰尘用洁净气体吹掉，确保安装时无粉尘残留。这个安装过程请尽量在短时间内完成，避免灰尘污垢进入激光头。
二、物料准备
异丙醇 |
| 光纤清洁剂，浸润清洁棒或者拭镜纸清洁光纤端面 |
无尘擦拭布 |

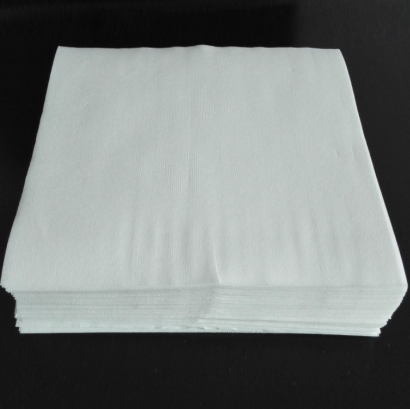

| 对光纤及激光头进行外观清洁，吹除灰尘污染颗粒 |
棉签 |
| 对光纤接头、激光头进行小颗粒灰尘清洁 |
金手指胶带 |
| 对激光头、光纤进行密封、防尘
|
橡胶手套 |
| 除尘防尘时佩戴 |
内六角 |
| 检查保护镜是否存在灰尘 |
手电筒 |
| 检查光纤是否存在灰尘 |
光纤清洁除尘剂 （压缩空气） |
| 对光纤接头进行外观清洁，吹除灰尘污染颗粒 |
三、光纤清洁
（一）放光纤
将激光器光纤舒展开，长度要使光纤接头能达到机床运动的最远端，光纤不可扭曲，避免长期运动导致折断。将光纤接头用光纤保护盖保护好（如图1），将光纤妥善的定位，同时，请注意保护好光纤接头上的水路管道，避免异物堵塞。
（图1）
（二）清洁光纤
将防尘箱放置在激光头安装位置附近，关闭空调或风扇，减少空气流动。将光纤接头放入无尘箱或干净桌面上，用无尘擦拭布沾异丙醇，将激光头、光纤接头、显微镜、光纤接头附近的电缆水管等器件外表面用无尘布擦拭干净（如图2），确保光纤接头附近区域不会扬起灰尘。
（图2）
※操作人员应戴好橡胶手套、洗手，保持双手洁净无尘土
四、激光头清洁
取出激光头，将激光头放入无尘箱内，用无尘擦拭布将激光头表面处理干净，特别是QBH接口表面、准直保护镜模组表面、聚焦保护镜片模组表面，确保没有灰尘（如图3）。
（图3）
五、插入光纤
将光纤防尘盖打开，用棉签沾异丙醇擦拭光纤接头表面、卡槽以及光纤截面。清洁后用手电筒或显微镜检查截面是否有灰尘（如图4），确保无尘后水平放置备用。
（图4）
用棉签沾异丙醇清洁激光头QBH接头周围，确保无尘的情况下打开QBH防尘盖用棉签沾异丙醇对QBH进行擦拭。
（一）光纤与激光头的接入
1.水平放置激光头，防止灰尘落入，将洁净的光纤接头对准QBH插孔。2.找到QBH上的两个红点和光纤接头上的一个红点。3.将三个红点对齐，连成一条直线。（若三个红点很难对齐，请先参照调整QBH角度）5.顺时针旋转QBH锁紧环，将其固定，上提锁紧环，再次顺时针旋转锁紧环，即可完成锁死。
（二）调整QBH角度
如果光纤接头插入接口时，光纤上的红点和激光头接口上的红点角度相差太远，导致无法对齐插入，这时可以参考下面步骤来调整激光头上光纤接口的位置来解决这个问题，如图所示。
用扳手将该零件图示位置的4个锁紧螺母拧松一圈，注意不要将螺丝拧下来，旋转QBH接口，到位后拧紧螺丝即可。（2）旋转QBH转接块的角度，直到QBH红点和光纤红点相对；
六、做防尘处理
（一）粉尘排查
插入光纤后从无尘箱内取出切割头并竖直向下轻微晃动（光纤与QBH插入过程中存在磨损存在产生小金属颗粒的可能性）（如图5），再次放入防尘箱中，打开上保护仓盖，用内六角拧下保护抽屉螺栓，排查是否有磨损的颗粒掉入保护镜内。确保无尘后装回保护仓，盖紧保护仓盖（如图6）。
（图5）
（图6）
（二）防尘处理
1.将激光头上/下保护镜模组以及机体衔接处用金手指胶带进行密封缠绕，避免使用过程中灰尘进入激光头内部（如图7）。2.用金手指胶带将光纤插头与激光头接口密封（如图7）。
（图7）
七、连接水管
保持水冷机处于关闭的状态，连接好光纤接头和激光头的水管，开水冷机, 检查水管接头处有无漏水，需保证水路密封良好（如图8）。
（图8）
八、查看红光
打开激光器主开关，打开钥匙开关，启动光闸内相应通道的引导红光，观察激光头有无输出红光，如果能看到红光，说明光纤光路状态良好，可以进入使用状态（如图9）。
（图9）
